美国Dwyer 1221系列 Flex-Tube& U形压力计

￥360.00

广东广州

广州沃华仪器有限公司

本网推荐

图文详情
产品参数

1221/1222/1223系列 Flex-Tube® U形压力计

1221 1222 1223

Model or Range		1221, 2 & 3 Scale Length "A"		1221 & 2 Scale O.A. Length "B"		1223 O.A. Length "B"
Inches H2O	Millimeters H2O	W/M	D	W/M	D	W/M	D
8 (4-0-4) 12 (6-0-6) 16 (8-0-8) 20 (10-0-10) 24 (12-0-12) 36 (18-0-18)	M200 (100-0-100) M300 (150-0-150) M400 (200-0-200) M600 (300-0-300) M1000 (500-0-500)	12-1/4 16-1/4 20-3/8 24-1/4 27-7/8 28-1/4 40-1/4 43-5/8	14 18-7/8 23-5/8 28-1/2 32-7/8 33-3/8 47-7/8 52	15-1/4 19-1/4 23-1/4 27-1/4 30-3/4 31-1/2 43-1/4 46-1/2	17 12-3/4 26-1/2 31-1/2 35-3/4 36-1/4 50-3/4 55	18-1/2 21-1/8 26-1/8 30-1/8 33-5/8 33-3/8 46-1/8 49-3/8	19-7/8 24-5/8 30-3/8 34-3/8 38-5/8 39-1/8 53-5/8 57-7/8

NOTE: Not recommended for vacuum service above 5 in. Hg (68 in w.c.).
这些价廉的压力计可以测量正压、负压和差压。德威尔Flex-Tube®U 形压力计组合了简洁的“U”形管的精确度和持久耐用的塑料结构。0.375˝ 外径的柔性防碎的透明丁酸脂管线。非常方便清洗。指示管以背衬白色刻度板能得到*强的颜色对比。刻度板是模压的聚苯乙稀塑料，精确地配合指示管安装。全白色刻度板上有黑色丝印的刻度和数字具有*大的清晰度。
你可以选择各种型号和各种功能，包括过压保护活门，满刻度测量范围从8˝ 至36˝ 的水和水银。所有型号都能承受100 psi 总压—用于检定风速和静压，泄漏，风扇或风机效率，过滤阻力，和气体压力，等等需要便携，直读压力计的场合。标准测量范围见图表。对OEM 有一定数量的订货可选择特别的测量范围、颜色、铭牌和商标名。*小刻度是1⁄10 英寸水柱（或2 mm 水柱），被黑色丝印在全白刻度板上，容易读数，甚至有一定的距离也清晰可见，它们被有机玻璃保护，经久耐用。所有“W/M”型号带一瓶3⁄4 盎司的浓缩绿荧素，“D”带一瓶3⁄4 盎司压力计红油。

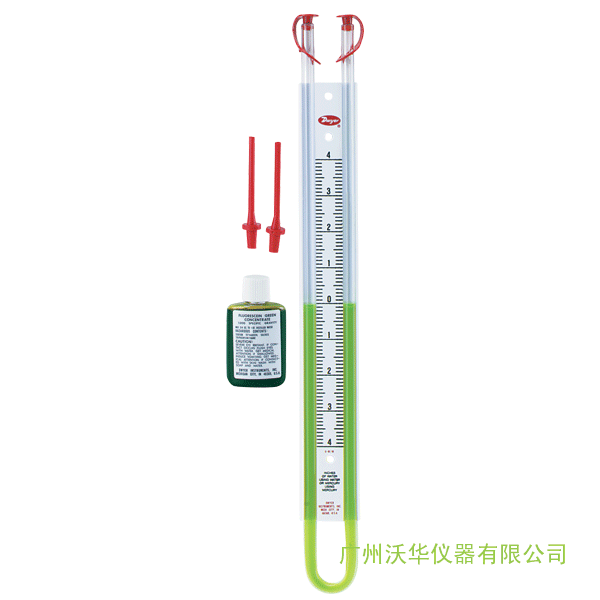

1221 系列压力计，图.10-1. 我们*简单的，*底价格的U 型压力计。可靠耐用的U 型管压力计提供了精确的、高清晰的读数。可填充水银，水或压力计红油。对于水银填充的压力计划，推荐选用刻度板卡条: 德威尔部件号。A-363（1221系列须额外订购1222 系列标准配置已经包括）。每个压力计都包括一对附带的管塞和一对乙稀管件。
1222 系列压力计，图. 10-2. 所有的功能都和1221 系列相同，另外带有磁性安装卡可固定于任何钢铁垂直表面，和刻度板卡条来防止U 型管滑动(特别是水银填充)。它们都很容易根据情况移除和替换。
1223 系列压力计，图. 11-1 我们*好的U型压力计－便携使用或固定安装使用。安全活门用于在偶尔超压时防止指示液损失。指示管被固定结合在带活门的注塑有机玻璃顶端。还带有大的磁性安装卡和刻度板卡条。标准“a”型连接包括两个快速切断形式的注模尼龙管接头，两根3 英尺长的柔软Tygon 塑料管，以及两个1⁄8˝ 管接头。

Flex-Tube U-Tube Manometer型号表

   型号              型号              型号             量程(Inches W.C)
1221-8-W/M        1222-8-W/M        1223-8-W/M       8 (4-0-4) in w.c.
1221-12-W/M       1222-12-W/M       1223-12-W/M    12 (6-0-6) in w.c.
1221-16-W/M       1222-16-W/M       1223-16-W/M       16 (8-0-8) in w.c.
1221-20-W/M       1222-20-W/M      1223-20-W/M        20 (10-0-10) in w.c.
1221-24-W/M       1222-24-W/M       1223-24-W/M      24 (12-0-12) in w.c.
1221-36-W/M       1222-36-W/M       1223-36-W/M     36 (18-0-18) in w.c.
1221-M200-W/M     1222-M200-W/M     1223-M200-W/M     M200 (100-0-100) mm w.c.
1221-M300-W/M     1222-M300-W/M     1223-M300-W/M    M300 (150-0-150) mm w.c.
1221-M400-W/M     1222-M400-W/M     1223-M400-W/M    M400 (200-0-200) mm w.c.
1221-M600-W/M     1222-M600-W/M     1223-M600-W/M    M600 (300-0-300) mm w.c.
1221-M1000-W/M    1222-M1000-W/M    1223-M1000-W/M   M1000 (500-0-500) mm w.c.

注意：使用0.826S.P.压力计红油的请将型号的-W/M改为“-D”。

品牌：	Flex-Tube®
型号：	1221-36-w/m
加工定制：	否
类型：	U型
测量范围：	4.49 MPa
