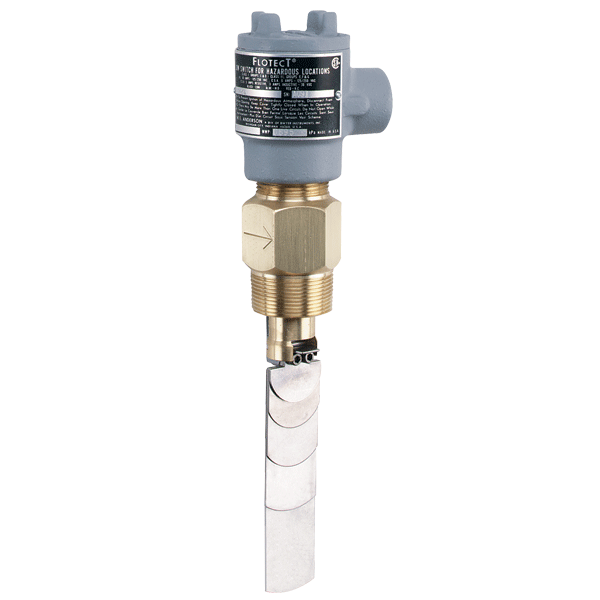

V4 系列 FLOTECT@ 叶片式防爆流量开关
现场可调，1.5英寸-20英寸管道，防爆、防漏主体
坚固可靠的V4系列FLOTECT@ 叶片式流量开关可用来自动保护设备和管道系统免受流量减少或消失所带来的损坏。V4是经过时间考验的，已被应用于世界各地数以万计的管线和工艺过程中。独特的磁驱动开关设计可保证其优良的性能，它没有波纹管、弹簧和或密封故障。相反，自由摆动的叶片吸引着固体金属开关主体中的磁体，并且通过一个简单杠杆来激发快速开关。

特 征
防止渗漏开关主体由棒料加工而成
可根据用户需要定制叶片，型号V4,或现场可调多层叶片,型号V4-2-U（见设定表）
全天候，设计符合NEMA-4
防  爆（见规格）
可通过焊管螺纹，三通螺纹或法兰盘直接方便地安装在管道上（见应用安装图）
能用于大于1.5英寸的管道上
可以在不拆卸的情况下更换电气元件，从而保证工艺过程不会中断
黄铜主体能承受1000psig(69bar)的高压和2000 psig(138 bar)的316不锈刚主体

应 用
保护泵、发动机和其它设备免受低流量或无流速所带来的损害
控制泵等设备的顺序操作
自动启动辅助泵和发动机
当冷却液流量中断时，水冷引擎、机器和操作过程停止
当无气流通过加热管时关闭加热器
根据流量控制闸门

规格
介质: 于接液部件兼容性的气体或液体
接液材质：
叶片：316不锈钢
主体：黄铜或316不锈钢标准
磁铁：430不锈钢标准，316不锈钢可选
选项：也有其它材料，请咨询工厂（例如：PVC，哈镍合金，镍，蒙乃尔合金，钛）
温度范围：标准-4到275℉(-20到135℃), MT高温选项400℉(205℃) [MT选项没有UL, CSA, ATEX或SAA认证]
压力范围：黄铜主体1000psig(69bar)，316不锈刚主体2000 psig(138 bar)。也可选用5000 psig(345bar) 仅对316不锈刚主体和SPDT开关
防护指标: 全天候和防爆。UL和CSA的I级，C和D组；II级，E，F和G组
ATEX 0344 II 2 G EEx d IIB T6 -20°C≤Tamb≤75°C
EC-型认证号: KEMA 03ATEX 2383
SAA: Exd C T6 (T amb=60°C), Zone I和FM认证
开关型号: SPDT标准,DPDT可选择
电气指标：UL, FM ATEX和 SAA 型 10A @ 125/250 VAC. CSA 型: 5A @ 125/250 VAC; 5A res., 3A ind. @ 30 VDC . MV 型: 1A @125 VAC; 1A res., .5A ind. @ 30 VDC. MT 型: 5A @ 125/250 VAC. [MT和MV选项没有UL, CSA, FM, ATEX或SAA]
电力连接：UL/ CSA型：16线规铜线，6英寸（152毫米）长。ATEX和SAA型：接线盒
管道连接: 3/4英寸FNPT
过程连接: 1.5英寸MNPT
安装：安装在垂直方向5度以内以便于操作，也可水平安装（有上流流体的立管）
可调设置点: 通用叶片：5叶片组合
重量：4磅8盎司（1.9公斤）
认证：UL, CSA, CE, FM, SAA和ATEX


型号:



型 号	规格描述
V4-2-U	黄铜体，通用叶片
V4-SS-2-U	316不锈钢体*，通用叶片
V4	黄铜体，定做叶片
V4-SS	316不锈钢体*，定做叶片

*316不锈钢体采用430不锈钢磁铁

V4 系列 FLOTECT 流量开关的可选项（在型号后添加后缀）
-D，DPDT触点
-MV，镀金触点，干电路选择
-MT，高温，400℉(205℃)选择 （见规格的电气指标，无认证）
-TRI(渐增流速），-TRD(渐减流速)，延时继电器，可选2个SPDT触头，可在0-1或0-31秒内调整（无认证）
-316，316不锈钢磁铁，代替标准430不锈钢磁铁
-SAA， SAA列出的结构
-V，竖向流，选择用于垂直管中向上的流体
-AT，ATEX列出的结构

V4 系列 FLOTECT 叶轮式流量开关
